LG ZT-W24GBLA1 Dualwane Kaset Tipi Klima: Teknik Analiz
Ticari alanlarda iklimlendirme, sadece bir konfor unsuru değil, aynı zamanda verimlilik ve müşteri memnuniyeti için kritik bir yatırımdır. LG, bu alandaki uzmanlığını LG ZT-W24GBLA1 Dört Yöne Kaset Tipi Klima modeliyle bir kez daha kanıtlıyor. Bu makalede, 24000 BTU kapasitesi ve devrim niteliğindeki Dualwane teknolojisiyle öne çıkan bu modelin teknik özelliklerini, avantajlarını ve kullanım alanlarını derinlemesine inceleyeceğiz.
Bu cihaz, geniş ofisler, mağazalar, restoranlar ve toplantı salonları gibi orta ve büyük ölçekli mekanlar için tasarlanmıştır. Yüksek performansı, estetik tasarımı ve kullanıcı odaklı teknolojileri bir araya getirerek, modern işletmelerin tüm beklentilerini karşılamayı hedefler. Gelişmiş özellikleri, onu standart kaset tipi klimalardan ayırarak kendi segmentinde özel bir konuma yerleştirir.
LG ZT-W24GBLA1 Nedir? Genel Bir Bakış

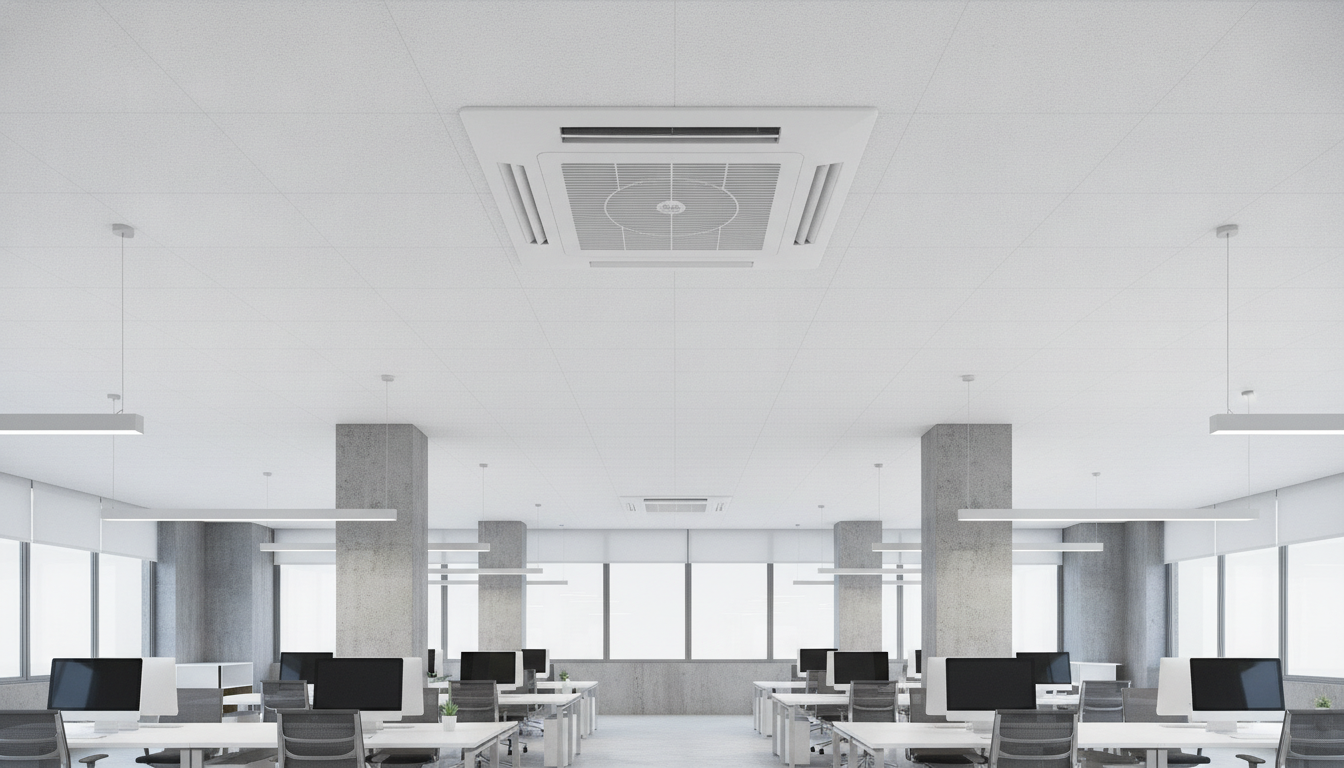

LG ZT-W24GBLA1, asma tavan içine monte edilen, dört yöne üfleme kabiliyetine sahip bir kaset tipi klimadır. Bu tasarım, havanın mekânın her köşesine eşit şekilde dağıtılmasını sağlayarak homojen bir iklimlendirme deneyimi sunar. 24000 BTU/h soğutma ve ısıtma kapasitesi, cihazın geniş alanlarda dahi etkili bir performans göstermesini garanti eder. Modelin en belirgin özelliği ise adını aldığı Dualwane teknolojisidir.
Bu teknoloji, standart kanat sistemlerinden farklı olarak, hava akışını çok daha hassas bir şekilde kontrol etme imkânı tanır. Kullanıcıların doğrudan rahatsız edici hava akımına maruz kalmasını önlerken, ortam sıcaklığını istenen seviyede stabil tutar. Bu özellik, özellikle uzun süre aynı ortamda bulunan çalışanlar veya müşteriler için konfor seviyesini önemli ölçüde artırır.
Gelişmiş Inverter Kompresör Teknolojisi
LG'nin tüm modern klimalarında olduğu gibi, ZT-W24GBLA1 modeli de yüksek verimli bir Inverter kompresöre sahiptir. Bu kompresör, klimanın sürekli açılıp kapanmak yerine, ihtiyaç duyulan kapasitede çalışmasını sağlar. Bu durum, ciddi bir enerji tasarrufu anlamına gelir ve işletmelerin operasyonel maliyetlerini düşürür. Ayrıca, sıcaklık dalgalanmalarını minimuma indirerek ortamda sürekli ve stabil bir konfor sağlar.
Inverter teknolojisi, cihazın daha sessiz çalışmasına da olanak tanır. Özellikle ofisler, kütüphaneler veya lüks mağazalar gibi sessizliğin önemli olduğu mekanlarda, klimanın varlığı neredeyse hissedilmez. Bu, hem çalışanların konsantrasyonunu hem de müşterilerin deneyimini olumlu yönde etkileyen önemli bir detaydır.
Devrim Niteliğindeki Hava Akışı: Dualwane Teknolojisi
LG ZT-W24GBLA1 modelini rakiplerinden ayıran en temel teknoloji şüphesiz Dualwane sistemidir. Bu sistem, birbirinden bağımsız olarak kontrol edilebilen iki ayrı kanattan oluşur. Bu yapı, hava akışının yönü, açısı ve hızını benzeri görülmemiş bir hassasiyetle ayarlama imkanı sunar. Geleneksel klimaların neden olduğu "doğrudan üfleme" sorununu tamamen ortadan kaldırır.
Örneğin, bir toplantı odasında masanın üzerindeki kişilere doğrudan soğuk hava gelmesi istenmezken, odanın diğer kısımlarının hızla soğutulması gerekebilir. Dualwane teknolojisi tam da bu senaryoda devreye girer. Kanatlar, havayı tavana paralel veya daha dik açılarla yönlendirerek dolaylı bir serinlik yaratır. Bu, ortamda *doğal bir esinti* hissi oluşturur.
Homojen Hava Dağılımının Avantajları
Dört yöne üfleme özelliği, Dualwane kanat sistemi ile birleştiğinde mükemmel bir hava dağılımı sağlar. Bu sayede mekânın hiçbir noktasında "ölü bölge" veya aşırı sıcak/soğuk alanlar kalmaz. Sıcaklık, zeminden tavana kadar her noktada dengeli bir şekilde hissedilir. Bu durum, özellikle yüksek tavanlı veya geniş alanlar için büyük bir avantajdır.
Homojen hava dağılımı, termostatın ortam sıcaklığını daha doğru okumasını sağlar. Bu da kompresörün gereksiz yere çalışmasını önleyerek ekstra enerji tasarrufuna katkıda bulunur. Böylece hem konfor hem de verimlilik aynı anda maksimize edilmiş olur. Cihaz, ortamın her köşesini ideal sıcaklıkta tutmak için akıllıca çalışır.
Kullanıcı Konforu Üzerindeki Etkileri
Doğrudan hava akımına maruz kalmak, baş ağrısı, kas tutulması gibi rahatsızlıklara neden olabilir. Dualwane teknolojisi, bu olumsuz etkileri ortadan kaldırarak kullanıcı sağlığını ön planda tutar. Hava akışının dolaylı olarak yönlendirilmesi, ortamdaki herkesin gün boyu konforlu ve zinde kalmasına yardımcı olur. Bu, çalışan verimliliği açısından da büyük bir artıdır.
Bu teknoloji sayesinde, farklı konfor beklentilerine sahip insanlar aynı ortamda rahatlıkla bulunabilir. Hassas kontrol mekanizması, herkesin memnun kalacağı bir iklimlendirme çözümü sunar.
Teknik Özellikler ve Enerji Verimliliği
Bir klima yatırımında en önemli kriterlerden biri enerji verimliliğidir. LG ZT-W24GBLA1, bu konuda da sınıfının en iyileri arasında yer alır. Yüksek SEER (Mevsimsel Enerji Verimliliği Oranı) ve SCOP (Mevsimsel Performans Katsayısı) değerleri, cihazın hem soğutma hem de ısıtma modunda ne kadar az enerji tükettiğinin bir göstergesidir. Bu değerler, uzun vadede elektrik faturalarında gözle görülür bir düşüş sağlar.
Ayrıca, modelde çevre dostu R32 soğutucu akışkan kullanılmaktadır. R32 gazı, eski nesil gazlara göre daha düşük küresel ısınma potansiyeline (GWP) sahiptir ve ozon tabakasına zarar vermez. Bu, işletmenizin çevresel ayak izini azaltmanıza yardımcı olan sorumlu bir tercihtir. Yüksek performanslı bir 24.000 BTU kapasiteli klima seçerken çevre faktörünü göz ardı etmemek önemlidir.
Detaylı Teknik Veri Tablosu
Modelin temel teknik özellikleri aşağıdaki gibidir. Bu veriler, projeniz için doğru bir karar vermenize yardımcı olacaktır.
- Kapasite (Soğutma/Isıtma): 24000 BTU/h / 25000 BTU/h
- Enerji Sınıfı: A++ / A+
- Soğutucu Akışkan: R32
- İç Ünite Ses Seviyesi (Düşük/Orta/Yüksek): 34 / 39 / 44 dB(A)
- İç Ünite Boyutları (GxYxD): 840 x 288 x 840 mm
- Panel Boyutları (GxYxD): 950 x 25 x 950 mm
Bu özellikler, cihazın ne kadar sessiz ve kompakt olduğunu göstermektedir. Düşük ses seviyesi, çalışma ortamının huzurunu korurken, standart asma tavan panelleriyle uyumlu boyutları montaj sürecini oldukça kolaylaştırır.
Enerji Tüketimini Optimize Eden Sensörler
LG ZT-W24GBLA1, opsiyonel olarak eklenebilen akıllı sensörlerle donatılabilir. İnsan varlığı algılama sensörü, odada kimse olmadığında klimanın gücünü otomatik olarak düşürerek veya kapatarak gereksiz enerji tüketimini önler. Bu, özellikle düzensiz kullanılan toplantı odaları veya ofis katları için mükemmel bir optimizasyon sağlar.
Bu akıllı özellikler, işletmelerin sadece konforlu değil, aynı zamanda akıllı ve sürdürülebilir bir iklimlendirme sistemine sahip olmasını sağlar. Modern teknolojinin getirdiği tüm avantajlardan faydalanmak, rekabette bir adım öne geçmek demektir.
Tasarım, Montaj ve Bakım Kolaylığı
LG ZT-W24GBLA1, sadece teknik özellikleriyle değil, aynı zamanda şık ve minimalist tasarımıyla da dikkat çeker. Modern ofis ve mağaza dekorasyonlarına kusursuz bir şekilde uyum sağlayan ince ve zarif paneli, tavanla bütünleşerek estetik bir görünüm sunar. Kompakt iç ünite tasarımı, en dar asma tavan boşluklarına bile kolayca monte edilmesine olanak tanır.
Montaj sürecini kolaylaştıran bir diğer önemli özellik ise dahili drenaj pompasıdır. Bu pompa, yoğuşma suyunu 750 mm yüksekliğe kadar tahliye edebilir, bu da esnek bir borulama imkânı sunarak montaj yerinin seçiminde büyük özgürlük sağlar. Usta için montaj kolaylığı, proje teslim sürelerini de kısaltır.
Periyodik Bakım ve Filtre Temizliği
Her klima sisteminde olduğu gibi, LG ZT-W24GBLA1'in de uzun ömürlü ve verimli çalışması için periyodik bakımı önemlidir. Cihazın filtresi, kolayca çıkarılıp temizlenebilecek şekilde tasarlanmıştır. Yıkanabilir ön filtre, havadaki büyük toz partiküllerini tutarak hem iç hava kalitesini artırır hem de eşanjörün temiz kalmasını sağlar. Bu, cihazın performansını korur ve bakım maliyetlerini düşürür.
Profesyonel ekipler tarafından yapılacak yıllık bakımlar ise sistemin gaz basıncının kontrol edilmesi, iç ve dış ünite temizliğinin yapılması gibi işlemleri içerir. Toptanklima.com olarak sunduğumuz profesyonel iklimlendirme çözümleri kapsamında, satış sonrası bakım ve destek hizmetleriyle de yatırımınızın değerini korumanıza yardımcı oluyoruz.
Sıkça Sorulan Sorular (FAQ)
Bu bölümde, LG ZT-W24GBLA1 Dört Yöne Kaset Tipi Klima ile ilgili en çok merak edilen soruları ve yanıtlarını bulabilirsiniz.
- Bu klima yaklaşık olarak ne kadar büyüklükte bir alanı soğutabilir?
24000 BTU kapasiteli bir klima, tavan yüksekliği ve yalıtım durumu gibi faktörlere bağlı olarak ortalama 45-60 metrekarelik bir alanı etkili bir şekilde soğutabilir veya ısıtabilir.
- Dualwane teknolojisinin standart kanat sistemlerinden temel farkı nedir?
Temel fark, Dualwane'in iki bağımsız kontrol edilebilir kanada sahip olmasıdır. Bu, havanın yönünü ve açısını çok daha hassas ayarlayarak doğrudan üflemeyi önler ve dolaylı, konforlu bir hava akışı sağlar.
- Cihazın Wi-Fi özelliği var mı ve uzaktan kontrol edilebilir mi?
Evet, LG ZT-W24GBLA1 modeli opsiyonel bir Wi-Fi modülü ile donatılabilir. LG ThinQ uygulaması üzerinden akıllı telefon veya tablet ile klimanın tüm fonksiyonlarını uzaktan kontrol etmek mümkündür.
- Enerji verimliliği ne düzeyde? Elektrik faturasına etkisi ne olur?
A++ soğutma verimliliği sınıfına sahip olan bu model, Inverter teknolojisi sayesinde standart on/off klimalara göre %50'ye varan oranlarda daha az enerji tüketir. Bu, elektrik faturalarında önemli bir düşüş anlamına gelir. Birçok enerji verimli klima gibi, bu model de uzun vadede maliyetini amorti eder.
Sonuç olarak, LG ZT-W24GBLA1 Dualwane, sadece bir klima değil, aynı zamanda ticari mekanlar için tasarlanmış kapsamlı bir iklimlendirme çözümüdür. Yüksek performansı, enerji verimliliği, kullanıcı odaklı Dualwane teknolojisi ve estetik tasarımı ile modern işletmelerin tüm ihtiyaçlarına cevap verir. Bu yatırım, hem çalışanlarınızın ve müşterilerinizin konforunu artıracak hem de operasyonel maliyetlerinizi düşürerek işletmenize uzun vadede değer katacaktır. Toptanklima.com olarak, projeniz için en doğru ve verimli çözümleri sunmaktan memnuniyet duyarız.
